WEC-1020D，WEC-1021D ， WEC-1022D （3A05-V11）

產品特點：

· 采用NXP LS1020系列處理器，雙核ARM Cortex-A7，高效低能耗；

· 豐富的連接和外設功能；

· LCD控制器(2D-ACE)；

· 具有QUICC引擎，為工業、樓宇和工廠協議提供所需的可靠支持 · 支持基于硬件的虛擬化。

在線訂購

產品介紹產品規格外形尺寸技術規格書

產品介紹：

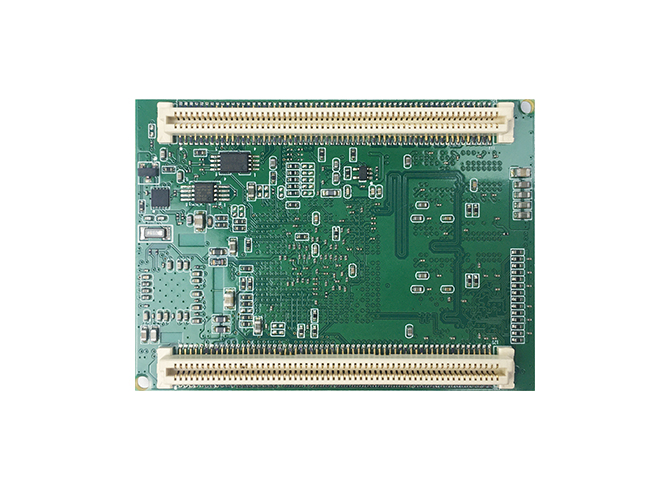

WEC-1020D/WEC-1021D/WEC-1022D核心板是杭州研智科技推出的一款基于NXP QorIQ?LS1系列(包括LS1020A/LS1021A/LS1022A通信處理器)芯片的工業核心板。LS1系列采用Layerscape架構，這是業界第一個軟件感知、與內核無關的網絡架構，具有無與倫比的效率和可擴展性。LS1系列處理器是高性價比產品，可為無風扇的小型企業網絡應用提供廣泛的集成和高能效特性。處理器包含運行頻率高達1.2 GHz的雙ARM? Cortex?-A7內核，旨在交付超過7000的CoreMark?性能，提供的虛擬化支持、高級安全功能、最廣泛的高速互聯及優化外設功能在功耗小于3W的處理器領域無人能及。處理器配備了集成式LCD控制器、用于實施工業協議的CAN控制器、運行頻率高達1600 MHz的DDR3L/4、集成式安全引擎和QUICC Engine?，并針對L1和L2緩存提供ECC保護。LS1021A處理器可與QorIQ LS1020A和LS1022A處理器實現引腳和軟件兼容。

CPU1	NXP LS1020A，雙核Cortex-A7，主頻最高1.2GHz	NXP LS1021A，雙核Cortex-A7,主頻最高1.2GHz	NXP LS1022A,雙核Cortex-A7，主頻600MHz
RAM1	512MB/1G/2G DDR3	512MB/1G/2G DDR3	512MB/1G/2G DDR3
Flash1	4GB+ EMMC	4GB+ EMMC	4GB+ EMMC
CPU2	/	/	/
RAM2	/	/	/
Flash2	/	/	/
SDIO	1	1	1
NET1	MII/RMII/PGMII/RGMII	MII/RMII/PGMII/RGMII	MII/RMII/PGMII/RGMII
NET2	MII/RMII/PGMII/RGMII	MII/RMII/PGMII/RGMII	MII/RMII/PGMII/RGMII
USB 2.0	1	1	1
USB 3.0	1	1	1
UART	6	6	6
CAN	4	4	4
12S	4	4	4
12C	3	3	3
SPI	2	2	2
PWM	8	8	8
ADC	/	/	/
LCD（RGB）	/	/	/
LVDS	/	/	/
MIPI DSI	/	/	/
MIPI CSI	/	/	/
MIPI CSI/DSC	/	/	/
HDMI	/	/	/
EDP	/	/	/
CSI	/	/	/
PCIe	2	2	2
SATA	1	1	1
OS	Linux	Linux	Linux
Dimension	44mm * 61mm	44mm * 61mm	44mm * 61mm
