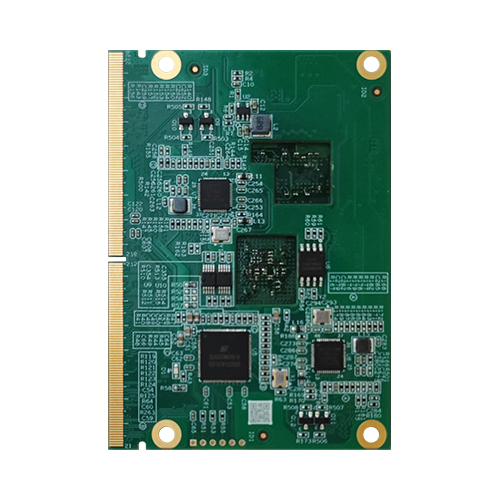

WEC-SD9368
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? 采用芯馳D9368處理器，6核ARM Cortex-A55和Cortex-R5
? 支持DDR4內存，高達8GB
? 支持eMMC 5.1，8/16/32/64GB
? 支持2路千兆以太網，10/100/1000Mbps自適應
? 支持2路USB 3.0、1路PCIe 2.0×2
? 支持13路UART、4路CAN，23路GPIO
? 集成FPGA芯片，提供33路高速IO
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? 采用芯馳D9368處理器，6核ARM Cortex-A55和Cortex-R5
? 支持DDR4內存，高達8GB
? 支持eMMC 5.1，8/16/32/64GB
? 支持2路千兆以太網，10/100/1000Mbps自適應
? 支持2路USB 3.0、1路PCIe 2.0×2
? 支持13路UART、4路CAN，23路GPIO
? 集成FPGA芯片，提供33路高速IO
本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。
采用芯馳D9368高性能6核ARM Cortex-A55處理器，支持LPDDR4X內存，高達8GB；支持2路千兆以太網，10/100/1000Mbps自適應；支持13路UART、4路CAN；支持2路USB 3.0、1路PCIe 2.0×2；集成FPGA芯片，提供33路高速IO；支持23路GPIO。
▇ 精靈系列核心板產品特點：
? 跨平臺兼容： 精靈系列核心板兼容x86、ARM架構多個處理器平臺
? 接口兼容： 精靈系列核心板均采用MXM接口
? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義
? 提供高速IO： 精靈系列核心板集成了FPGA芯片，可提供30+路高速IO
同一塊底板可以適配全部精靈系列核心板。
產品型號 | WEC-SD9368 | |
中央處理器 | CPU | 芯馳SemiDrive D9368 |
核心 | 6核ARM Cortex-A55+1核Cortex-R5 | |
主頻 | 最高達2.0GHz | |
內存 | 類型 | DDR4 |
容量 | 2/4/8GB | |
通道/插槽 | 單通道，板貼內存 | |
ECC | 支持 | |
存儲 | 類型 | eMMC5.1 |
容量 | 4/8/16/32GB | |
插槽 | 板貼存儲 | |
顯示 | LVDS | \ |
eDP | \ | |
HDMI | \ | |
MIPI DSI | 1路 | |
以太網 | 控制器 | YT8521 |
數量 | 2路 | |
速度 | 10/100/1000 Mbps自適應 | |
I/O | USB | 2路USB 3.0 |
UART | 13路 | |
PCIe | 1路PCIe2.0 ×2 | |
GPIO | 23路 | |
高速IO | 33路, 由集成的FPGA芯片提供 | |
I2C | 3路 | |
I2S | 1路 | |
SPI | 1路 | |
CAN | 4路 | |
SDIO | 1路 | |
Watchdog | 支持 | |
操作系統 | OS | Linux、Android |
電源 | 類型 | DC |
輸入電壓 | 5V | |
環境 | 工作溫度 | 標準級: -20～70℃ |
工業級: -40～85℃ | ||
存儲溫度 | -40～85℃ | |
相對濕度 | 工作濕度：5-90% @40℃，無凝結 | |
存儲濕度：0-95% @60℃，無凝結 | ||
機械性能 | 外形尺寸 | 82mm×52mm |
