瑞芯微

WEC-P3568

? 高性能4核ARM Cortex-A55處理器

? NPU算力高達1 Tops

? 最高支持8GB內存

? 2路千兆網口，10/100/1000Mbps自適應

? 2路USB 3.0，2路USB 2.0

? 支持HDMI、eDP、LVDS、MIPI等多種顯示

? 6路UART、3路GPIO、3路PCIe

? 設計緊湊，體積小巧

在線訂購

產品介紹產品規格外形尺寸技術規格書

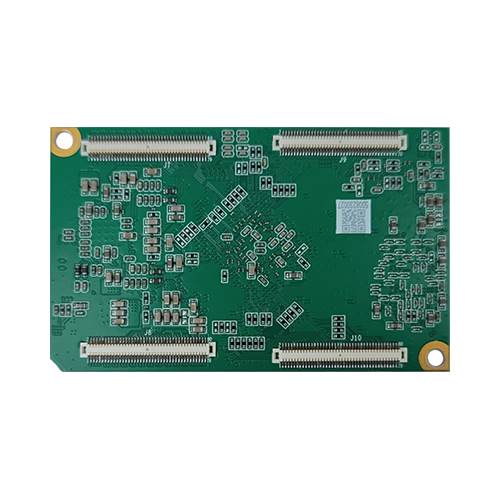

研智科技WEC-P3568工業核心板，基于瑞芯微RK3568處理器開發，CPU包括4個Cortex-A55內核，主頻高達2.0GHz；NPU可提供高達1 Tops的AI算力。功能強大、體積小巧。

核心板支持最高8GB內存；支持2路千兆網口；2路USB 3.0，2路USB 2.0；支持HDMI、eDP、LVDS、MIPI等多種顯示；支持6路UART、3路GPIO、3路PCIe等豐富的接口。支持工業級寬溫設計（-40~85℃）。

產品型號		WEC-P3568	WEC-P3568I
處理器	SoC	RockChip RK3568	RockChip RK3568J
	CPU	4核心高性能ARM Cortex-A55處理器
		主頻最高達2.0GHz
	NPU	高達1 TOPS @Int 8的AI算力，支持Int 8/Int 16/FP16/BFP16混合操作支持Caffe/TensorFlow/TF-Lite/ONNX/PyTorch/Keras/Darknet等主流架構模型

	GPU	ARM Mali-G52 2EE
		支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1；內嵌高性能2D加速硬件
	VPU	支持H.265/H.264視頻編碼，高達1080P @60fps
		支持H.265/H.264/VP9視頻解碼，最高4K @60fps
		支持 48M ISP，支持 HDR
內存	類型	DDR4
	容量	2/4/8GB
	集成方式	板貼
存儲	類型	eMMC 5.1
	容量	8/16/32/64/128GB
顯示	HDMI	1路HDMI，分辨率1080p@120Hz或4096x2304@60Hz
	eDP	支持eDP1.3，分辨率最高2560x1600@60Hz
	LVDS	單通道輸出，分辨率最高1280x800@60Hz；與MIPI-DSI0通道復用
	MIPI-DSI	單通道輸出分辨率最高1920x1080@60Hz；雙通道輸出分辨率最高2560x1440@60Hz
網絡	以太網	2路RGMII，支持10/100/1000 Mbps自適應
I/O接口	USB	2路USB 3.0，其中Host和OTG各1路；2路USB2.0 Host
	UART	6路
	GPIO	3路
	PCIe	2路PCIe3.0，支持PCIe3.0 1x2lane或2x1lane模式 1路PCIe2.1，通信速率最高5.0Gbps，僅支持RC模式
	I2C	2路I2C，支持 7bits和10bits模式，最高速率可達1Mbit/s
	PWM	3路PWM,支持32Bit定時器/計數器
	SATA	3路SATA，支持 eSATA , 最高支持 6Gbps 數據速率
	SDIO	2路SDIO, 支持 SDIO 3.0數據吞吐量最高104MB/s
	Audio	2路Audio，1x2ch I2S，1X6ch PDM，HP_OUT，SPK_OUT
操作系統	OS	Linux、Android、Ubuntu等
電源	類型	DC
	輸入電壓	12V
環境	工作溫度	-10～60℃	-40～85℃
	存儲溫度	-40～85℃
	工作濕度	10- 90% @ 40℃，無凝結
	存儲濕度	0- 95% @ 60℃，無凝結
機械性能	板對板連接器	板對板連接器，4×80pin，引腳間距 0.5mm
	外形尺寸	69mm×34mm
